SBC Cluster: DRBD + Pacemaker (Banana Pi m64)

Das Ziel dieses Beitrags ist es dir zu zeigen wie du einen hochverfügbaren Cluster mit zwei Single Board Computer konfigurierst. Der Cluster verwendet DRBD um einen Datenspeicher über das Netzwerk zu replizieren. Beide Single Board Computer [SBC] werden über einen Switch verbunden. Dadurch werden all eingehenden und ausgehenden Verbindungen und die Replikation des Datenspeichers über das selbe Subnetz laufen. Zwei weitere Werkzeuge für den Cluster sind:

  • Pacemaker for Ressourcen-Management
  • Corosync für zuverlässige Synchronität

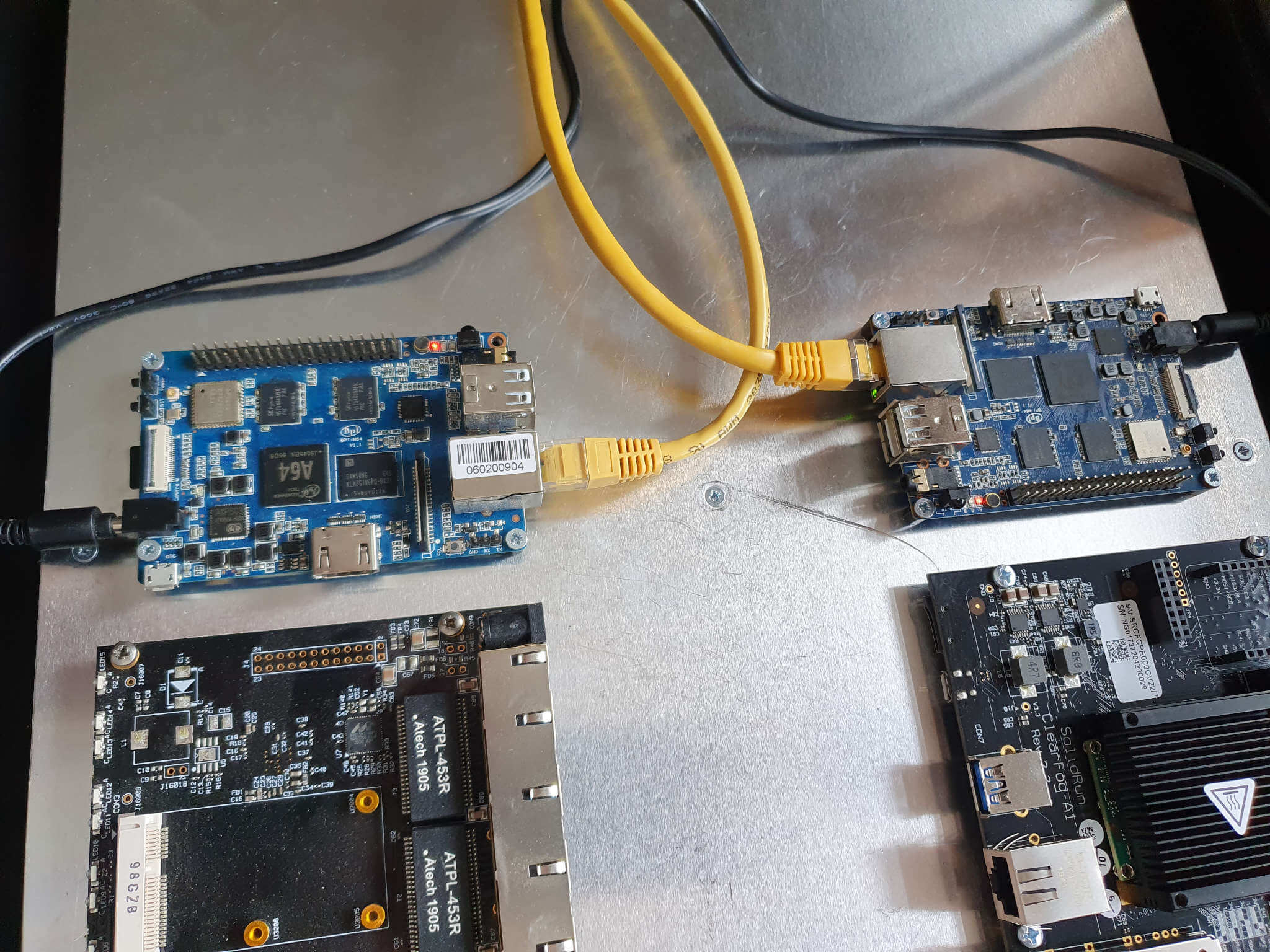

Zur Veranschaulichung, zeigt dieses Bild zwei bpi-m64 die nebeneinander in einem 1HE Gehäuse positioniert sind und am Netzwerk und Strom angeschlossen sind

Parameter die für diesen Leitfaden verwendet werden

SBCIP Adressen
cluster-ab172.30.2.15
node-a172.30.2.16
node-b172.30.2.17
cluster-san172.30.2.20

Installiere Armbian (auf deinem PC)

Als erstes konfigurierst du beide SBC. Lade die Image Datei herunter, schreib sie auf die SD-Karte und melde dich anschließend über SSH an. Du benötigst zwei Partitionen. Eine für das Betriebssystem und eine wird alsRAID1 über Ethernet konfiguriert.

Lade die Image- und sha-Datei vonArmbian herunter und prüfe die Integrität:

Du kannst die Dateien auch über das Terminal herunterladen, du musst sie aber anschließend umbenennen um eine valide Integritätsprüfung durchführen zu können.
wget https://redirect.armbian.com/region/EU/bananapim64/Bullseye_current
wget https://redirect.armbian.com/region/EU/bananapim64/Bullseye_current.sha

shasum -a 256 -c Armbian_22.05.4_Bananapim64_bullseye_current_5.15.48.img.xz.sha

Spiele das Image auf die SD-Karte:

unxz Armbian_22.05.4_Bananapim64_bullseye_current_5.15.48.img.xz
sudo dd if=Armbian_22.05.4_Bananapim64_bullseye_current_5.15.48.img of=/dev/<your-sdcard> bs=4M

Hier findest du weitere Information über das aufspielen von Armbian auf eine SD-Karte:https://docs.armbian.com/User-Guide_Getting-Started/#how-to-prepare-a-sd-card

Partitionen vorbereiten (auf deinem PC)

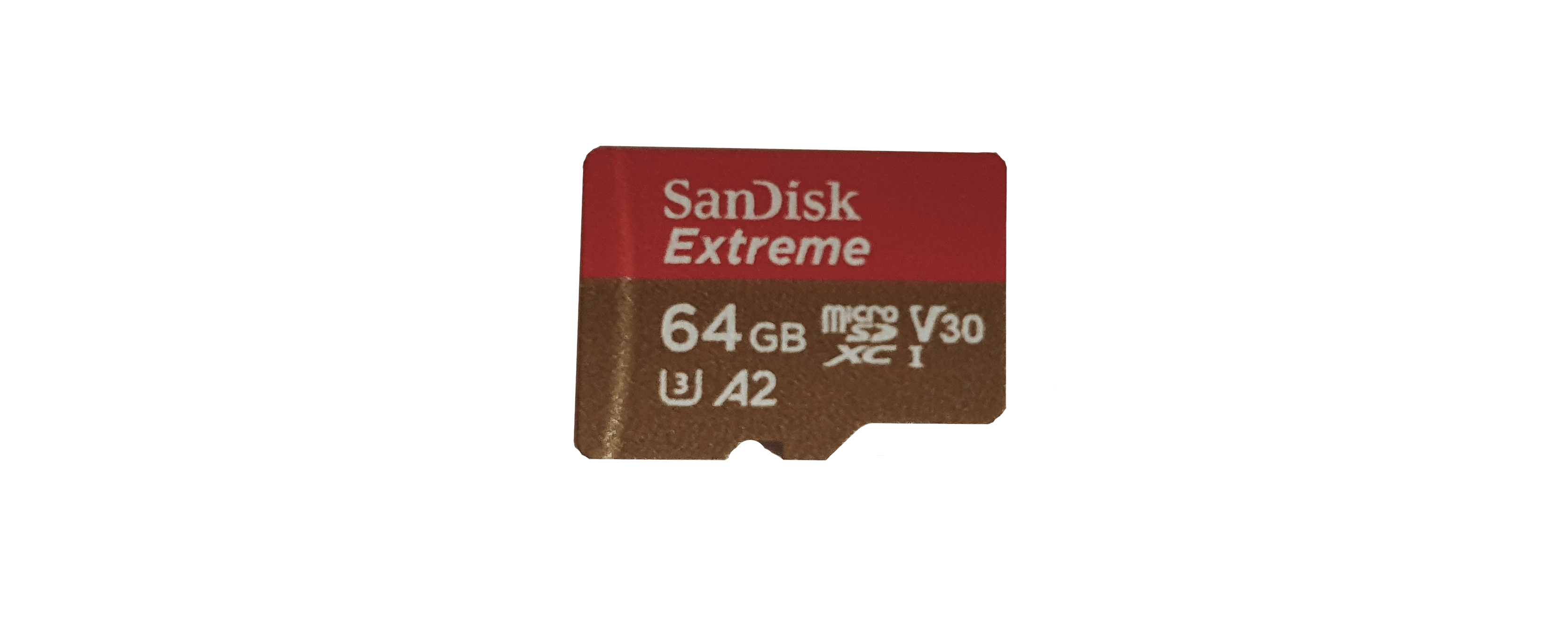

Zur Veranschaulichung, zeigt dieses Bild 64GB - Klasse 10 Mikro SD Karte

Für diesen Cluster wird eine64GB - Klasse 10 SD-Karte verwendet. Deshalb kannst du eine zweite Partition erstellen, nachdem du das Image aufgespielt hast, indem du die erste Partition verkleinerst. Dafür kannst dufdisk verwenden.

Um das zu visualisieren kannst du hier ein Bild eines Balkens mit einer 25% großen Sektion für das Betriebssystem und einer 75% großen Sektion für den geteilen Datenspeicher sehen.

Ändere die Partitionen mit dem tool fdisk

Finde den Namen der SD-Karte

Disk /dev/<your-sdcard>: 59,48 GiB, 63864569856 bytes, 124735488 sectors
Disk model: 1081 SD
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0xe7f1ae5c

und starte fdisk

fdisk /dev/<your-sdcard>

Zeige aktuelle Partitionierung

Command (m for help): p

Disk /dev/<your-sdcard>: 59.48 GiB, 63864569856 bytes, 124735488 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0xe7f1ae5c

Device                Boot Start       End   Sectors  Size Id Type
/dev/<your-sdcard>p1         8192 123469823 123461632 58.9G 83 Linux

Beachte die Startposition der Partition. Dort wird dir 8192 angezeigt, diesen Wert musst du anschließend beim Ändern der Größe verwenden.

Löschen der Partition

Ja, du musst die System Partition zuerst löschen.fdisk löscht die Partition aber zu diesem Zeitpunkt nicht. Du musst den Schreibvorgang später erst starten.

Command (m for help): d
Selected partition 1
Partition 1 has been deleted.

Erstelle die Systempartition mit 16 Gigabyte

Command (m for help): n
Partition type
   p   primary (0 primary, 0 extended, 4 free)
   e   extended (container for logical partitions)
Select (default p): p
Partition number (1-4, default 1):
First sector (2048-124735487, default 2048): 8192
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2048-124735487, default 124735487): +16G

Created a new partition 1 of type 'Linux' and of size 16 GiB.
Partition #1 contains a ext4 signature.

Do you want to remove the signature? [Y]es/[N]o: N

Vergiss nicht den richtigen Startpunkt für den ersten Sektor zu setzen.

Erstelle die zweite Partition

Gib die letzte Konfiguration aus um die Endposition der ersten Partition zu finden.

Command (m for help): p

Disk /dev/<your-sdcard> 59,48 GiB, 63864569856 bytes, 124735488 sectors
Disk model: 1081 SD
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0xe7f1ae5c

Device                Boot Start End      Sectors   Size Id Type
/dev/<your-sdcard>p1         8192  33562623 33554432  16G  83 Linux

Die Spalte "End" zeigt einen Wert von 33562623 den wir um 1 erhöhen um damit die nächste Partition zu erstellen

Command (m for help): n
Partition type
   p   primary (1 primary, 0 extended, 3 free)
   e   extended (container for logical partitions)
Select (default p): p
Partition number (2-4, default 2):
First sector (2048-124735487, default 2048): 33562624
Last sector, +/-sectors or +/-size{K,M,G,T,P} (33562624-124735487, default 124735487):

Created a new partition 2 of type 'Linux' and of size 43,5 GiB.

Schreib alles auf die SD-Karte

Das wichtigste ist am Ende alles auf die SD-Karte zu schreiben. Verwendew um den Vorgang zu starten.

Command (m for help): w
The partition table has been altered.
Syncing disks

Starte die Einheit

Entferne die SD-Karte vom Kartenlesegerät, installiere sie in einer der Einheiten und starte sie.

Verwende diesen Link um mehr über mögliche Optionen beim ersten Start des Armbian Betriebssystems zu erfahren.:https://docs.armbian.com/User-Guide_Getting-Started/#how-to-login

Wenn du das für beide SBC gemacht hast, bist du für den weiteren Beitrag vorbereitet.

Cluster Node Konfiguration

Alle Nodes eines Clusters sollten sich kennen. Du kannst dafür die Protokolle DNS und DHCP verwenden, aber du kannst die Konfiguration auch etwas verhärten in dem du die Nodes in die/etc/hosts Datei schreibst.

Node A

node-a [vi /etc/hostename]

node-a

node-a [vi /etc/hosts]

127.0.0.1   localhost
127.0.1.1   node-a
172.30.2.17 node-b

node-a [Set static IP]

nmcli dev mod eth0 ipv4.addresses "172.30.2.16/24"
nmcli dev mod eth0 ipv4.gateway "172.30.2.254"
nmcli dev mod eth0 ipv4.dns "172.30.2.254"
nmcli dev mod eth0 ipv4.method manual
nmcli dev mod eth0 connection.autoconnect yes
systemctl restart NetworkManager

Node B

node-b [vi /etc/hostename]

node-b

node-b [vi /etc/hosts]

127.0.0.1   localhost
127.0.1.1   node-b
172.30.2.16 node-a

node-b [Set static IP]

nmcli dev mod eth0 ipv4.addresses "172.30.2.17/24"
nmcli dev mod eth0 ipv4.gateway "172.30.2.254"
nmcli dev mod eth0 ipv4.dns "172.30.2.254"
nmcli dev mod eth0 ipv4.method manual
nmcli dev mod eth0 connection.autoconnect yes
systemctl restart NetworkManager

Neustart

Wenn die Konfigurationen abschlossen sind, starte beide Nodes neu.

DRBD

Du kannst diese Anleitung für beide Nodes verwenden außer dir wird etwas gegenteiliges beschrieben. Starte mit der Installation der notwendigen Abhängigkeiten

apt update
apt install drbd-utils

/etc/drbd.d/global_common.conf

Hier kannst du globale Konfigurationen für deinen Cluster definieren. Der Leitfaden ist darauf ausgelegt alles so simple wie möglich zu halten, daher kannst du dich hier auf die Standardeinstellungen verlassen.

Es gibt eine sehr gut beschriebene global.conf auf github von der Hersteller Firma von DRBD, linbit:https://github.com/LINBIT/drbd-8.3/blob/master/scripts/drbd.conf.example

vi /etc/drbd.d/r0.conf

Was wir aber konfigurieren ist eine Ressource die DRBD zeigt welche Festplatte oder Partition es für den geteilten Speicher verwenden soll.

resource r0 {

    # B: write IO is reported as completed, if it has reached
    #    local DISK and remote buffer cache.
    #    * for most cases.
    protocol B;

    startup {

      # Wait for connection timeout.
      # The init script blocks the boot process until the resources
      # are connected. This is so when the cluster manager starts later,
      # it does not see a resource with internal split-brain.
      # In case you want to limit the wait time, do it here.
      # Default is 0, which means unlimited. Unit is seconds.
      #
      wfc-timeout         0;  ## Infinite!

      # Wait for connection timeout if this node was a degraded cluster.
      # In case a degraded cluster (= cluster with only one node left)
      # is rebooted, this timeout value is used.
      #
      degr-wfc-timeout  120;  ## 2 minutes.
    }
    disk {
      # if the lower level device reports io-error you have the choice of
      #  "pass_on"  ->  Report the io-error to the upper layers.
      #                 Primary   -> report it to the mounted file system.
      #                 Secondary -> ignore it.
      #  "call-local-io-error"
      #           ->  Call the script configured by the name "local-io-error".
      #  "detach"   ->  The node drops its backing storage device, and
      #                 continues in disk less mode.
      #
      on-io-error detach;
    }

    on node-a {
      device /dev/drbd0;
      disk /dev/mmcblk0p2;
      address 172.30.2.16:7788;
      meta-disk internal;
    }
    on node-b {
      device /dev/drbd0;
      disk /dev/mmcblk0p2;
      address 172.30.2.17:7788;
      meta-disk internal;
    }

  }

Erzeuge die DRBD partition

Überschreibe die Partitionstabelle

dd if=/dev/zero of=/dev/mmcblk0p2 bs=1M count=128

Erstelle die DRBD Ressource auf beiden Nodes

drbdadm create-md r0
You want me to create a v08 style flexible-size internal meta data block.
There appears to be a v08 flexible-size internal meta data block
already in place on /dev/mmcblk0p2 at byte offset 9391042560

Do you really want to overwrite the existing meta-data?
[need to type 'yes' to confirm] yes

initializing activity log
initializing bitmap (280 KB) to all zero
Writing meta data...
New drbd meta data block successfully created.

Aktiviere die Ressource

drbdadm up r0

Definiere eine primäre Node

drbdadm primary r0 --force

! Aufpassen, dieser Schritt soll nur auf einer Node durchgeführt werden

Du kannst verfolgen was DRBD macht

watch cat /proc/drbd

! Du kannst das auf beiden Nodes verfolgen.

version: 8.4.11 (api:1/proto:86-101)
srcversion: 78636C7E8D25CE9BA641329
0: cs:Connected ro:Secondary/Primary ds:UpToDate/UpToDate B r-----
ns:0 nr:635136 dw:9805764 dr:0 al:8 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:d oos:0

Erstelle ein Dateisystem

Auf der primären Node erstellst du ein ext4 Dateisystem

mkfs.ext4 /dev/drbd0

Das wars, du hast erfolgreich eine DRBD Ressource konfiguriert.

STONITH

Shoot the other node in the head [STONITH], also schieß der anderen Node in den Kopft, ist eine Technik die einen Zustand namessplit brain verhindern soll. Es handelt sich hierbei um ein Problem das auftritt wenn beide Nodes glauben, dass sie der Hauptnode sind. Das passiert wenn sich beide Nodes nicht mehr über das Netzwerk via corosync sehen können. Unter Verwendung von geteilten Datenspeichern würde das deine Daten sofort zerstören. Wenn also eine Node zur Hauptnode wird, schießt sie im ersten Schritt der anderen Node in den Kopf. Vielleicht denkst du jetzt, was ist wenn sich beide Nodes zur gleichen Zeit eleminieren? Das kann tatsächlich passieren. Aber in den meisten Fällen ist eine Node schneller und ein Neustart beider Nodes ist immer besser als einesplit brain Situation auszulösen. Es gibt verschiedene "STONITH fencing" Einheiten. Manche können direkt in deinem Mainboard sitzen und über eine separate Netzwerkverbindung ausgeführt werden (IPMI) oder du kannst direkt die Stromversorgung über deine USV kappen. Bei dem SBC Cluster gibt es diese Einheiten aber nicht bzw. machen sie nicht wirklich Sinn. Das bpi-m64 hat auch keine STONITH Einheit aber es hat einen Hardware Watchdog installiert. Damit können wir ein drittes SBC verwenden das als ein iSCSI-SAN agiert und Node-Informationen über einLUN bereitstellt. Eine Node kann über dieses Geräte der anderen Node schreiben, dass sie sich selbst neustarten soll. Wenn eine Node die Verbindung zu dem iSCSI-Target verliert schluckt sie selbt sie giftige Pille und startet sich neu.

Diese Artikel beinhalten gut erklärte Informationen über fencing, STONITH, SBD [Stonith Block Device] und Timeouts:
-https://jwb-systems.com/high-availability-cluster-with-pacemaker-part-3-stonith/
-https://documentation.suse.com/sle-ha/15-SP1/html/SLE-HA-all/cha-ha-storage-protect.html
-https://clusterlabs.org/pacemaker/doc/crm_fencing.html

Die dritte Node

Du kannst einen weitern hochverfügbaren Cluster aufsetzen der LUN Informationen über das iSCSI Protokoll bereitstellt. Für diesen Beitrag werden dafür 2 bpi-m2+ verwendet um das LUN zu teilen. Du kannst die bisherige Anleituung dafür verwenden den Cluster aufzusetzen und den eMMC Speicher verwenden um den DRBD Datenspeicher zu installieren. Es wird gerade an einem Beitrag gearbeitet, der diese Installation beschreibt. Daher wird hier nur die iSCSI-Target installation beschrieben.

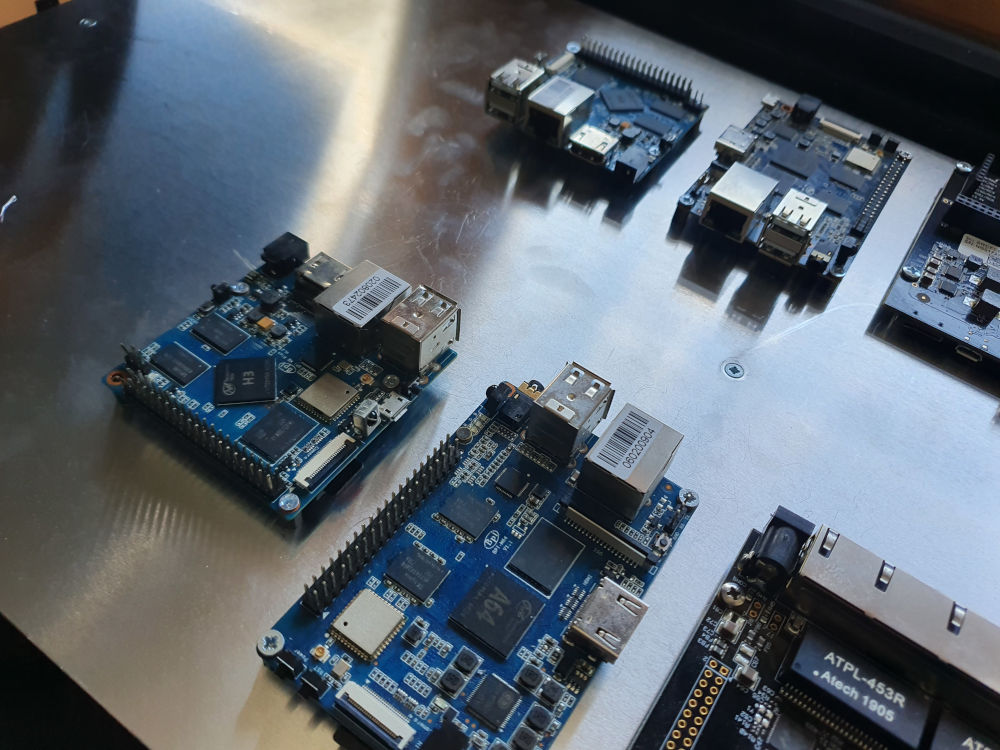

Zur Veranschaulichung, zeigt dieses Bild zwei bpi-m64 und zwei bpi-m2+ die nebeneinander in einem 1HE Gehäuse positioniert

Installiere tgt

apt update
apt install tgt

Erstelle eine Image-Datei auf dem geteilten Datenspeichern

Das LUN benötigt nur eine Größe von 15 MB.

mkdir -p /media/stonith_luns
mount /dev/drbd0 /media/stonith_luns
dd if=/dev/zero of=/media/stonith_luns/cluster-ab.img count=0 bs=1 seek=15M

Konfiguriere tgt

Hier kannst du tgt zeigen wo es die Image-Datei finden und die Konfiguration absichern.

vi /etc/tgt/conf.d/cluster-ab_iscsi.conf
<target iqn.cluster-ab:lun-ab>

     # Provided device as an iSCSI target
     backing-store /media/stonith_luns/cluster-ab.img

     # You can secure the connection with credentials.
     # Change the password and secretpass to a secure one
     incominguser stonith-iscsi-user password
     outgoinguser stonith-iscsi-target secretpass

</target>

Neustarte den Service und prüfe ob deine Konfiguration registriert wurde.

systemctl restart tgt
tgtadm --mode target --op show
Target 1: iqn.cluster-ab:lun-ab
    System information:
        Driver: iscsi
        State: ready
    I_T nexus information:
        I_T nexus: 8
            Initiator: iqn.1993-08.org.debian:01:82f5ba4c182 alias: node-a
            Connection: 0
                IP Address: 172.30.2.16
        I_T nexus: 9
            Initiator: iqn.1993-08.org.debian:01:c85f79c9ef9e alias: node-b
            Connection: 0
                IP Address: 172.30.2.17
    LUN information:
        LUN: 0
            Type: controller
            SCSI ID: IET     00010000
            SCSI SN: beaf10
            Size: 0 MB, Block size: 1
            Online: Yes
            Removable media: No
            Prevent removal: No
            Readonly: No
            SWP: No
            Thin-provisioning: No
            Backing store type: null
            Backing store path: None
            Backing store flags:
        LUN: 1
            Type: disk
            SCSI ID: IET     00010001
            SCSI SN: beaf11
            Size: 16 MB, Block size: 512
            Online: Yes
            Removable media: No
            Prevent removal: No
            Readonly: No
            SWP: No
            Thin-provisioning: No
            Backing store type: rdwr
            Backing store path: /media/stonith-luns/cluster-ab.img
            Backing store flags:
    Account information:
        stonith-iscsi-user
        stonith-iscsi-target (outgoing)
    ACL information:
        ALL

Weitere Informationen:
https://www.tecmint.com/setup-iscsi-target-and-initiator-on-debian-9/
https://www.server-world.info/en/note?os=Debian_10&p=iscsi&f=2

Der hochverfügbare Cluster

Zurück am hochverfügbaren Cluster verbindest du dich zuerst mit dem iSCSI-Target und konfigurierst dieSTONITH Block Device im nächsten Schritt. Installiere dafüropen-iscsi und verbinde dich mit dem iSCSI-Target:

apt-get update
apt-get install open-iscsi
iscsiadm -m discovery -t st -p 172.30.2.20
172.30.2.20:3260,1 iqn.cluster-ab:lun-ab

Folgende Datei wurde erzeugt und du kannst sich für dich konfigurieren

vi /etc/iscsi/nodes/iqn.cluster-ab\:lun-ab/172.30.2.20\,3260\,1/default

Hier stellst du die Auth Methode vonnone auf folgende Einstellung:

node.session.auth.authmethod = CHAP
node.session.auth.username = stonith-iscsi-user
node.session.auth.password = password
node.session.auth.username_in = stonith-iscsi-target
node.session.auth.password_in = secretpass

Vergiss nicht, die Parameter 'password' und 'secretpass' auf deine Einstellungen am iSCSI-Target abzuändern.

Der Server soll sich mit dem iSCSI-Target nach einem Neustart automatisch verbinden.

node.startup = automatic

Nun kannst du die iSCSI-Session neustarten

service open-iscsi restart
iscsiadm -m session
tcp: [1] 172.30.2.20:3260,1 iqn.node-ac.rothirsch.tech:lun-node-ac (non-flash)

Überprüfe ob die Ausgabe vonfdisk -l einen neuen Speicher namenVIRTUAL-DISK anzeigt

Disk /dev/sda: 15 MiB, 15728640 bytes, 30720 sectors
Disk model: VIRTUAL-DISK
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes

Du bist jetzt mit dem iSCSI-Target verbunden.

Konfiguriere SBD

apt install sbd fence-agents

Du musst ein paar Zeilen in der Datei/etc/default/sbd abändern:

# Find iSCSI target's device with fdisk -l and add it here
SBD_DEVICE="/dev/sda"

# The watchdog device you need for this is present and already configured
SBD_WATCHDOG_DEV=/dev/watchdog

! Neustarte beide Geräte und auf einem der beiden führst du folgende Befehle aus um die SBD Einheit zu erstellen:

# Create the SBD device with timeouts for watchdog and sbd
sbd -d /dev/sda -4 20 -1 10 create

# Check what was written
sbd -d /dev/sda dump

Zur Informationsbd ist kein Service, du musst ihn also nicht starten. Das wird das Pacemaker später für die übernehmen. Deshalb prüfen wir hier auch noch nicht ob die Konfiguration funktioniert hat.
Weiter Informationen:https://kb.linbit.com/stonith-using-sbd-storage-based-death

Pacemaker, Corosync - Aktiv/Passiv hochverfügbarer Cluster

Installiere und konfiguriere hier alles auf beiden Nodes außer die Anleitung sagt etwas anderes.

apt update
apt install crmsh corosync pacemaker

Deaktiviere Corosync und Pacemaker beim Autostart nach einem Neustart, da du nach einem Neustart immer erst prüfen willst ob alles in Ordnung ist.

systemctl disable corosync
systemctl disable pacemaker

/etc/corosync/corosync.conf

# Please read the corosync.conf.5 manual page
totem {
        version: 2

        # Corosync itself works without a cluster name, but DLM needs one.
        # The cluster name is also written into the VG metadata of newly
        # created shared LVM volume groups, if lvmlockd uses DLM locking.
        cluster_name: debian

        # crypto_cipher and crypto_hash: Used for mutual node authentication.
        # If you choose to enable this, then do remember to create a shared
        # secret with "corosync-keygen".
        # enabling crypto_cipher, requires also enabling of crypto_hash.
        # crypto works only with knet transport
        crypto_cipher: none
        crypto_hash: none
}

logging {
        # Log the source file and line where messages are being
        # generated. When in doubt, leave off. Potentially useful for
        # debugging.
        fileline: off
        # Log to standard error. When in doubt, set to yes. Useful when
        # running in the foreground (when invoking "corosync -f")
        to_stderr: yes
        # Log to a log file. When set to "no", the "logfile" option
        # must not be set.
        to_logfile: yes
        logfile: /var/log/corosync/corosync.log
        # Log to the system log daemon. When in doubt, set to yes.
        to_syslog: yes
        # Log debug messages (very verbose). When in doubt, leave off.
        debug: off
        # Log messages with time stamps. When in doubt, set to hires (or on)
        #timestamp: hires
        logger_subsys {
                subsys: QUORUM
                debug: off
        }
}

quorum {
        # Enable and configure quorum subsystem (default: off)
        # see also corosync.conf.5 and votequorum.5
        provider: corosync_votequorum
}

nodelist {
        # Change/uncomment/add node sections to match cluster configuration

        node {
                # Hostname of the node
                name: ehjd.rothirsch.tech
                # Cluster membership node identifier
                nodeid: 1
                # Address of first link
                ring0_addr: 172.30.2.16
                # When knet transport is used it's possible to define up to 8 links
                #ring1_addr: 192.168.1.1
        }
        node {
                # Hostname of the node
                name: ehje.rothirsch.tech
                # Cluster membership node identifier
                nodeid: 2
                # Address of first link
                ring0_addr: 172.30.2.17
                # When knet transport is used it's possible to define up to 8 links
                #ring1_addr: 192.168.1.1
        }
        # ...
}

Nach der Konfiguration startest du Corosync und Pacemaker

service corosync restart
service pacemaker start

Zurück zur SBD Einheit, du kanst jetzt prüfen ob beide Nodes im LUN gelistet sind.

sbd -d /dev/sda list
0 node-a clear
1 node-b clear

crm_mon ist das Werkzeug mit dem du die Gesundheit deines Clusters prüfen kannst.

crm_mon
Cluster Summary:
  * Stack: corosync
  * Current DC: node-a (version 2.0.5-ba59be7122) - partition with quorum
  * Last updated: Mon Jul 25 18:13:22 2022
  * Last change:  Mon Jul 25 18:12:59 2022 by hacluster via crmd on node-a
  * 2 nodes configured
  * 0 resource instances configured

Node List:
  * Online: [ node-a node-b ]

Active Resources:
  * No active resources

Ressourcen Konfiguration

Cluster-Konfigurationsdatei

Erstelle eine Cluster-Konfigurationsdatei über die du deinen Cluster deklarierst.

vim cib.txt

# Definiere beide Cluster Nodes
node 1: node-a
node 2: node-b

# Define SBD
primitive f_sbd_node_node-a stonith:fence_sbd devices=/dev/sda plug=node-a
primitive f_sbd_node_node-b stonith:fence_sbd devices=/dev/sda plug=node-b

# Erstelle eine geteilte IP Adresse die die aktive Node verwendet.
primitive FOIP IPaddr \
        params ip=172.30.2.10 \
        meta target-role=Started
clone c_FOIP FOIP \
        params master-max=1 master-node-max=1 clone-max=2 clone-node-max=1 notify=true

# Zeige Corosync wie es deine geteilten DRBD Datenspeicher mounten soll.
primitive drbd0 ocf:linbit:drbd \
        params drbd_resource=r0 \
        op start interval=0 timeout=240 \
        op stop interval=0 timeout=100
primitive drbd_fs-r0 Filesystem \
        params device="/dev/drbd0" directory="/media/r0" fstype=ext4
ms drbd_ms-r0 drbd0 \
        meta master-max=1 master-node-max=1 clone-max=2 clone-node-max=1 notify=true

# Verbinde Ressourcen miteinander. Wenn die IP Adresse auf einer Node aktiv ist, soll dort auch der geteilte Datenspeicher  aktiviert werden.
colocation co_FOIP_DRBD inf: c_FOIP drbd_fs-r0 drbd_ms-r0:Master

# Startverhalten der Ressource anordnen. In diesem Fall wird erst geprüft der ob die DRBD Ressource als primär am aktiven Node eingestellt ist bevor das Dateisystem gemounted wird.
order fs_after_drbd Mandatory: drbd_ms-r0:promote drbd_fs-r0:start

DRBD Ordner

Erstelle einen Ordner für deine DRBD Ressource (r0)

mkdir -p /media/r0

Konfiguriere deinen Cluster

Du kannst nun deine Cluster Definition verwenden um die Ressourcen in deinem Cluster zu aktivieren.

# Stoppe zur Sicherheit alle aktiven Ressourcen
crm configure property stop-all-resources=true

# Überschreibe die bestehende Konfiguration
crm configure load replace cib.txt

Du führst diese Schritte immer nur auf einer Node aus, aber du kannst die zweite Node verwenden um den Status des Clusters mittelcrm_mon zu beobachten.

Hilfreiche Kommandos

# Exportiere Cluster Definition
crm configure show > cib.txt

# Aktualisiere Cluster Konfiguration
crm configure load update cib.txt

# Stoppe einen Service
crm resource stop <service>

# Räum den Cluster auf. Wenn einmal gar nichts mehr zu funktionieren scheint
crm resource cleanup

# Verschiebe einen Service auf die andere Node
crm resource move <service> <other-node>

Author:René Zingerle, SSCP
Last Update: 05.08.2022
